斜床身數控車床
斜床身數控車床生產廠家是專門設計和制造斜床身數控車床的企業。這些廠家通常具備研發、生產、銷售和服務的能力，為各種工業領域提供高精度的數控車床設備。
產品介紹
斜床身數控車床是一種高精度的自動化機床，廣泛應用于現代制造業中。其核心設計特點在于床身呈斜角結構，通常與地平面形成30°至75°的夾角，這種布局不僅優化了機床的力學性能，還顯著提升了加工精度和穩定性。
機床優點
1、高剛性：采用整體式高強度HT300鑄鐵床身，采用45°傾斜床身結構，具有足夠的剛性、具有良好的精度保持性好。
2、高精密：采用臺灣高精度高剛性滾柱線性導軌，臺灣高精密預拉伸滾珠絲杠，高精度高剛性套筒式主軸單元。確保整個機床持續高精度工作。
3、高能效：高主軸轉速，高移動速度，極短的換刀時間，自動排屑。保證機床快速生產。
4、安全：全封閉防護嚴防三漏，鋼化玻璃安全窗，操作安全舒適。
適用范圍
斜床身數控車床適用于加工各類回轉體零件，包括精密軸類、盤類及異形件。其工藝覆蓋外圓、內孔、錐面、球面、螺紋及復雜曲面加工，滿足航空、電子、汽車、衛浴等行業對高精度、多批量零件的需求。同時，該機床可適配高溫合金、鈦合金、不銹鋼等難加工材料，兼顧粗加工與精加工需求。
功能擴展性
通過集成自動上下料系統或工業機器人，斜床身數控車床可實現無人化生產，構建柔性加工線。其內裝PLC控制器與RS232通訊接口支持與上級管理系統對接，進一步提升自動化與智能化水平。
安全與操作規范
機床配備液壓卡盤、高精度尾座及伺服電機驅動系統，確保裝夾穩定性與加工精度。操作時需嚴格遵守安全規范，包括穿戴防護裝備、禁止戴手套操作、保持工作區域整潔等，以保障設備與人員安全。

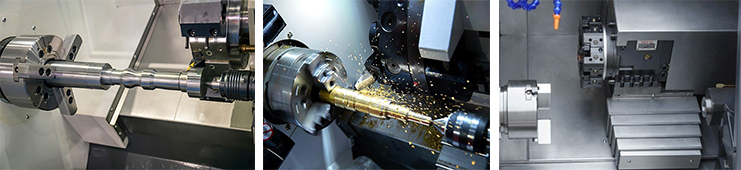

TCK36斜床身數控車床是一款小型床高速精密數控車。數控系統能同時控制X,Z軸移動，可快速自動完成黑色金屬、有色金屬和部分非金屬零件軸類及盤類零件的內外圓柱面、圓錐面、圓弧表面、端面、切槽、各種螺紋（公英制螺紋、圓錐螺紋、變徑螺紋、端面螺紋）、鉆孔、鉸孔、鏜孔、倒角等工序的切削加工。加裝動力刀塔后，可完成銑削，鉆孔，攻絲等更多復雜加工工序。
|
基本配置： 廣數GSK980TDI系統 三爪中空液壓卡盤 8工位液壓刀塔 液壓尾座 伺服主軸電機 自動潤滑系統 自動冷卻系統 全防護罩 鏈?zhǔn)脚判紮C(jī) |
Standard Accessories： Controller：GSK980TDI Hydraulic Hollow 3-jaw chuck 8T Hydraulic turret Hydraulic Tailstock Servo spindle motor Auto lubrication system Auto Cooling system Full splash cover Chain Type Chip Conveyor |
|
可選配置： FANUC、SIEMENS等其他系統 12工位動力刀塔， 12工位(Y軸)動力刀塔， 送料機 對刀儀 |
Optional Accessories： FANUC、SIEMENS or other brand controller 12T Powered Turret 12T (Y axis) Powered Turret Bar Feeder Tool Setting |
|
技術參數 |
Specifications |
Unit |
TCK36 |
|
床身角度 |
Bed incline |
|
45° |
|
床身上回轉直徑 |
Cutting capacity over bed |
mm |
Φ360 |
|
溜板上回轉直徑 |
Cutting capacity over support |
mm |
Φ200 |
|
最大工件長度 |
Max workpiece length |
mm |
500 |
|
卡盤尺寸 |
Chuck size |
|
A2-6 8” |
|
主電機功率 |
Spindle power |
kw |
5.5 |
|
主軸轉速 |
Spindle speeds |
rpm |
3500 |
|
主軸通孔 |
Spindle bore |
mm |
Φ56 |
|
通過棒料直徑 |
Through-spindle draw tube bore |
mm |
Φ45 |
|
X軸伺服電機扭矩 |
X axis servo motor |
NM |
10 |
|
X 軸行程 |
X travel |
mm |
190 |
|
Z 軸伺服電機扭矩 |
Z axis servo motor |
NM |
10 |
|
Z軸行程 |
Z travel |
mm |
500 |
|
刀塔容量 |
Turret capacity |
|
8pcs |
|
刀桿尺寸 |
Standard handle size |
mm |
20×20 |
|
尾座套筒直徑 |
Tailstock sleeve diameter |
mm |
Φ75 |
|
尾座套筒行程 |
Tailstock sleeve travel |
mm |
120 |
|
尾座行程 |
Tailstock travel |
mm |
700 |
|
尾座套筒錐度 |
Tailstock taper |
|
MT5 |
|
定位精度 |
Positioning accuracy |
mm |
0.01 |
|
重復定位精度 |
Repeatability accuracy |
mm |
0.008 |
|
機床尺寸 |
Overall dimensions |
m |
3.9×2.2×2.3 |
|
機床重量 |
Weight |
kg |
3000 |
