斜床身數控車床
產品介紹
數控車銑復合機床是現代制造業中集車削與銑削功能于一體的高端加工設備，通過高度集成的數控系統實現多工序協同作業，顯著提升加工效率與精度。其核心優勢在于“一次裝夾、多工序完成”的加工理念，廣泛應用于航空航天、汽車制造、模具加工及電子精密制造等領域。
功能特點
1、復合加工能力：機床整合了數控車床與數控銑床的核心功能，可完成車削、銑削、鉆孔、攻絲、銑齒等多種工藝，支持復雜曲面、異形零件及高精度型面的加工需求。通過雙主軸結構與自動換刀裝置，實現車削與銑削的同步或交替作業，縮短工藝鏈。
2、高精度與穩定性：采用全數控操作與高剛性床身設計，配備在線檢測功能，實時監測加工誤差并自動補償，確保工件尺寸精度與表面質量。全封閉保護罩與自動冷卻系統有效減少熱變形，保障設備長期穩定運行。
3、快速生產與靈活適配：支持多刀位自動換刀與全軸聯動，快速切換加工工具，減少輔助時間。模塊化設計可根據生產需求靈活配置功能單元，適應多品種、小批量生產模式，提升設備利用率。
技術優勢
1、減少裝夾誤差：單次裝夾完成多工序加工，避免重復定位導致的基準丟失與精度下降，尤其適合復雜零件的高一致性生產。
2、降低制造成本：縮短工藝鏈、減少設備占地面積與工裝夾具數量，降低固定資產投資與維護成本。
3、智能化集成：通過傳感器與數控系統實現加工參數自動調整、遠程監控與故障診斷，提升生產管理的科學性與響應速度。
應用場景
1、航空航天：加工發動機葉片、渦輪盤等高強度、高精度關鍵部件。
2、汽車制造：生產變速箱殼體、轉向節等復雜結構件，提升生產效率與質量穩定性。
3、模具與電子制造：加工高精度模具型腔與微型電子元件，滿足精密加工需求。
CK46D-8車銑復合機床為X、Y、Z、C軸伺服控制半閉環式斜床身車銑復合機，結構及外形尺寸緊湊合理，主軸(C軸)為伺服電機驅動。能夠?qū)崿F(xiàn)對各種材料軸類，盤類等零件的外圓、端面、螺紋的車削，徑向和軸向各種曲面銑削、鉆孔等多種工序加工，適合于小型零件的加工制造。
|

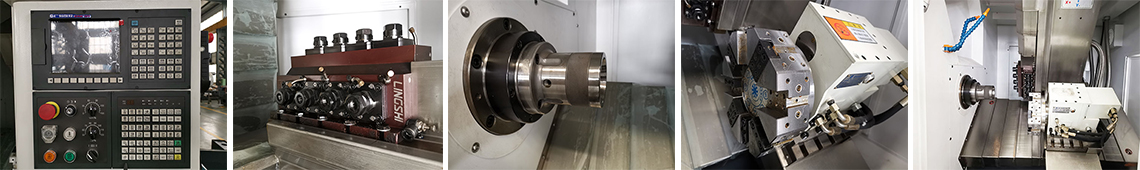

基本配置： 廣數GSK988TA系統 精密預拉伸滾珠絲杠 液壓筒夾 8工位伺服刀塔 伺服電機(C軸功能) 4+4 Y軸動力頭 自動潤滑系統 自動冷卻系統 全防護罩 |
Standard Accessories： Controller：GSK988TA High precision pre-tension ball screw Hydraulic Collet Chuck 8T Servo turret Servo main motor (C axis) 4+4 Living Tool with Y axis Auto lubrication system Auto Cooling system Full splash cover |
|
可選配置： FANUC、SIEMENS等其他系統 排屑機 送料機 |
Optional Accessories： FANUC、SIEMENS or other brand controller Chain Type Chip Conveyor Bar Feeder |
|
技術參數 |
Specification |
CK46D-8 |
|
|
床身上最大回轉直徑 |
Max. dia. swing over bed |
450mm |
|
|
溜板上最大回轉直徑 |
Max. dia. Swing over carriage |
160mm |
|
|
最大切削長度 |
Max. working length |
450mm |
|
|
床身結構 |
Machine bed structure |
35° 斜床身Slant type |
|
|
主軸錐度 |
Spindle nose |
A2-5 |
|
|
主軸轉速 |
Spindle speed |
50-4500r/min |
|
|
主軸通孔 |
Spindle bore |
56mm |
|
|
主電機功率 (C 軸) |
Main motor (C axis) |
7.5kw |
|
|
動力頭 |
Living tool |
4 (ER25) + 4 (ER25) |
|
|
動力頭功率 |
Living tool power |
2.3kw |
|
|
動力頭轉速 |
Living tool speed |
3000r/min |
|
|
行程 Transverse |
X軸 |
X axis |
500mm |
|
Z軸 |
Z axis |
450mm |
|
|
Y軸 |
Y axis |
240mm |
|
|
刀塔形式 |
Turret type |
8工位液壓刀塔 8 Hydraulic turret |
|
|
快移速度 Rapid movement |
X軸 |
X axis |
24000mm/min |
|
Z軸 |
Z axis |
24000mm/min |
|
|
Y軸 |
Y axis |
15000mm/min |
|
|
X/Y/Z 定位精度 |
X/Y/Z positioning accuracy |
0.006mm |
|
|
X/Y/Z 重復定位精度 |
X/Y/Z Repositioning accuracy |
0.003mm |
|
|
機床重量 |
Weight |
3t |
|
|
機床尺寸 |
Machine size |
2500X1800X1800mm |
|
