數控車床

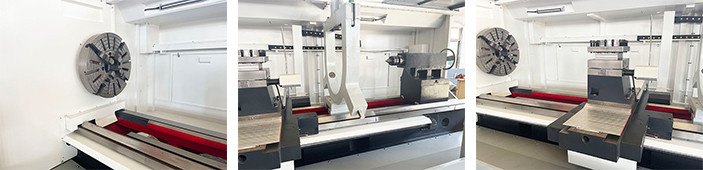

CWK61100 & CWK61125系列重型數控臥式車床具有精度高、功率大、剛性高等特點，其主要部件和結構均經過優化設計。主軸系統結構采用四檔變速，抗震性好，穩定性好，具有良好的切削性能。X，Z向滾珠絲杠由伺服電機直聯驅動，動態響應優良，整機噪音低，對大、中、小批量，多品種、多規格零件的批量加工有較強的適應能力，加工質量穩定可靠。能夠自動完成零件的內外圓、端面、切槽、任意錐面、曲面、公英制圓柱、圓錐螺紋等多種工序車削。加裝動力刀塔后，可完成銑削，鉆孔，攻絲等更多復雜加工工序。
機床優點：
精密---高精度滑軌，高精密滾珠絲桿，高精度高剛性主軸軸承，激光干涉儀檢測。
剛性——機床采用高強度鑄鐵，床身導軌寬度600mm 和700mm，機床床身采取整體床身設計，有效的提高了機床耐磨性及穩定性。
可靠——高性能數控系統，精確潤滑系統，成熟結構設計。確保機床運行可靠，延長使用壽命。
安全——半封閉防護嚴防三漏，鋼化玻璃安全窗，操作安全舒適。
|
基本配置： 廣數GSK980TDI系統 精密預拉伸滾珠絲杠 手動3爪自定心卡盤 四工位電動刀架 手動尾座 變頻主軸電機 自動潤滑系統 自動冷卻系統 半防護罩 |
Standard Accessories： Controller：GSK980TDI High precision pre-tension ball screw Manual 3-jaw self-centering chuck 4T electric turret Manual Tailstock Frequency spindle motor Auto lubrication system Auto Cooling system Semi splash cover |
|
可選配置： FANUC、SIEMENS等其他系統 伺服電機 液壓中實、液壓中空卡盤 液壓尾座 6工位、8工位電動刀架，12工位液壓刀塔 12工位動力刀塔 送料機 |
Optional Accessories： FANUC、SIEMENS or other brand controller Servo Main motor Hydraulic Solid / Hollow chuck Hydraulic Tailstock 6T / 8T Electric Turret, 12T Hydraulic Turret 12T Powered Turret Bar Feeder |
|
Specifications |
Specifications |
CWK61100L |
CWK61125 |
|
床身上最大回轉直徑 |
Max .Swing over bed |
1000mm |
1250mm |
|
刀架上最大回轉直徑 |
Max.Swing over carriage |
740mm |
990mm |
|
最大工件長度 |
Max. Work piece Length |
1500/2000/3000/4000mm |
|
|
主軸孔錐度 |
Spindle taper |
A2-11 / A2-15 |
|
|
床身寬度 |
Bed width |
700mm |
|
|
主軸通孔直徑 |
Spindle bore |
φ105 / φ130mm |
|
|
主軸轉速 |
Spindle speeds |
四擋變速4-steps speed change: 30-835rpm (I 30-84; II 53-150; III 125-350; IV 300-835) |
|
|
X向行程 |
X axis traverse |
510mm |
630mm |
|
Z向行程 |
Z axis traverse |
1350/1850/2850/3850mm |
|
|
X/Z向快移速度 |
X/Z rapid traverse |
4/6m/min |
|
|
尾座套筒直徑 |
Tailstock center sleeve diameter |
160mm |
|
|
尾座套筒行程 |
Tailstock center sleeve travel |
150mm |
|
|
尾座套筒錐度 |
Tailstock center sleeve taper |
MT6 |
|
|
定位精度 |
Positioning accuracy |
±0.02mm |
|
|
重復定位精度 |
Repositioning accuracy |
±0.01mm |
|
|
主電機功率 |
Spindle motor |
18.5kw |
|
|
包裝尺寸 Packing dimensions |
1500mm |
3900×2300×2450mm |
|
|
2000mm |
4900×2300×2450mm |
||
|
3000mm |
5900×2200×2450mm |
||
|
4000mm |
6900×2200×2450mm |
||
|
凈重/毛重N.W. / G.W. (KGS) |
1500mm |
7150/7650 |
7450/7800 |
|
2000mm |
8000/8500 |
8250/8750 |
|
|
3000mm |
9200/9750 |
9450/9900 |
|
|
4000mm |
10400/11000 |
10650/11300 |
|
