CAK系列數控臥式車床具有精度高、功率大、剛性高、等特點，其主要部件和結構均經過優化設計，是加工軸、盤、套、特形面及螺桿類工件的首選設備。

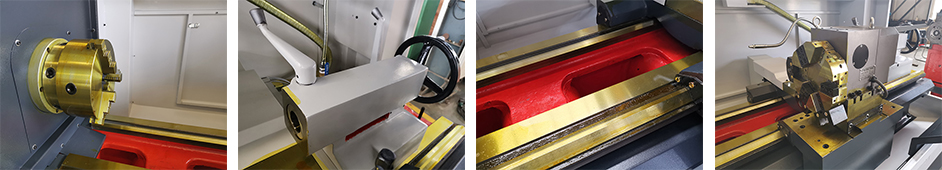

機床優點：
精密---高精度滑軌，高精密滾珠絲桿，高精度高剛性主軸軸承，激光干涉儀檢測。
剛性——機床采用高強度鑄鐵，床身導軌寬度400mm，有效的提高了機床耐磨性及穩定性。
可靠——高性能數控系統，精確潤滑系統，成熟結構設計。確保機床運行可靠，延長使用壽命。
安全——全封閉防護嚴防三漏，鋼化玻璃安全窗，操作安全舒適。
|
基本配置： 廣數GSK980TDI系統 精密預拉伸滾珠絲杠 手動3爪自定心卡盤(10寸，12寸) 四工位電動刀架 手動尾座 變頻主軸電機 自動潤滑系統 自動冷卻系統 全防護罩 |
Standard Accessories： Controller：GSK980TDI High precision pre-tension ball screw Manual 3-jaw self-centering chuck (10” or 12”) 4T electric turret Manual Tailstock Frequency spindle motor Auto lubrication system Auto Cooling system Full splash cover |
|
可選配置： FANUC、SIEMENS等其他系統 伺服電機 液壓中實、液壓中空卡盤 液壓尾座 6工位、8工位電動刀架 送料機 |
Optional Accessories： FANUC、SIEMENS or other brand controller Servo Main motor Hydraulic Solid / Hollow chuck Hydraulic Tailstock 6T / 8T Electric Turret Bar Feeder |
|
Specifications |
Specifications |
CAK6140 |
CAK6150 |
CAK6161 |
CAK6166 |
CAK6180 |
||||
|
床身上最大回轉直徑 |
Max .Swing over bed |
400mm |
500mm |
610mm |
660mm |
800mm |
||||
|
刀架上最大回轉直徑 |
Max.Swing over carriage |
210mm |
300mm |
370mm |
400mm |
540mm |
||||
|
中心高 |
Center Height |
200mm |
250mm |
305mm |
330mm |
400mm |
||||
|
最大工件長度 |
Max. Work piece Length |
750/1000/1500/2000/3000mm |
||||||||
|
主軸孔錐度 |
Spindle taper |
MT6; (Φ90 1:20) [Φ113 1:20] |
||||||||
|
床身寬度 |
Bed width |
400mm |
||||||||
|
主軸通孔直徑 |
Spindle bore |
52mm, (B:80mm), [C:105mm] |
||||||||
|
卡盤規格 |
Chuck Type |
C6; [D8 (B&C Type)] |
||||||||
|
主軸轉速 |
Spindle speeds |
獨立主軸無級變速Independence Spindle: 100-1600rpm 三擋變速3-steps speed change: 21-1500rpm (I 162-1500; II 66-500; III 21-150) |
||||||||
|
X向行程 |
X axis traverse |
250mm |
280mm |
300mm |
320mm |
400mm |
||||
|
Z向行程 |
Z axis traverse |
600/850/1350/1850/2850mm |
||||||||
|
X/Z向快移速度 |
X/Z rapid traverse |
4/6m/min |
||||||||
|
尾座套筒通孔 |
Tailstock center sleeve diameter |
75mm |
||||||||
|
尾座套筒行程 |
Tailstock center sleeve travel |
150mm |
||||||||
|
尾座套筒錐度 |
Tailstock center sleeve taper |
MT5 |
||||||||
|
定位精度 |
Positioning accuracy |
±0.015mm |
||||||||
|
重復定位精度 |
Repositioning accuracy |
±0.006mm |
||||||||
|
主電機功率 |
Spindle motor |
7.5kw |
11kw |
|||||||
|
包裝尺寸 Packing dimensions |
750mm |
2550×1550×1770mm |
2550×1650×1900mm |
|||||||
|
1000mm |
2750×1550×1770mm |
2750×1650×1900mm |
||||||||
|
1500mm |
3250×1550×1770mm |
3250×1650×1900mm |
||||||||
|
2000mm |
3700×1550×1770mm |
3700×1650×1900mm |
||||||||
|
3000mm |
4700×1550×1770mm |
4700×1650×1900mm |
||||||||
|
凈重/毛重N.W. / G.W. |
750mm |
2100/2800kg |
2120/2900kg |
2250/2850kg |
2300/2900kg |
2400/3000kg |
||||
|
1000mm |
2200/2900kg |
2240/3000kg |
2400/3000kg |
2450/3050kg |
2550/3150kg |
|||||
|
1500mm |
2300/3150kg |
2350/3200kg |
2600/3200kg |
2650/3250kg |
2750/3350kg |
|||||
|
2000mm |
2700/3350kg |
2740/3400kg |
2830/3400kg |
2880/3450kg |
2980/3550kg |
|||||
|
3000mm |
3500/4100kg |
3600/4250kg |
3650/4250kg |
3700/4300kg |
3800/4400kg |
|||||
