1.GM 龍門加工中心主要大件:底座、工作臺、立柱橫梁、滑座、滑枕均采用優質樹脂砂造型、高強度優質鑄鐵，具有完善的熱處理工藝過程來消除殘余應力，并布置足夠的加強筋板，保證整機具有足夠的強度、剛性和高穩定性;
2.XY軸采用進口重載滾柱導軌，剛性強、動態精度佳，
3.三軸傳動采用臺灣產大直徑研磨雙螺母滾珠絲桿，結構緊湊、運動平穩、精度高絲桿支撐采用日本產原裝進口絲桿支撐軸承，兩端預拉伸，消除熱伸長造成的精度損失。組成穩定的高剛性機械傳動系統。
4.橫梁采用階梯式結構，橫梁截面大，導軌跨距大，主軸中心到導軌面距離短，翻轉力矩小，結構剛性好;
5.高剛性的臺灣產龍門專用主軸，采用潤滑脂潤滑，可使主軸軸承得到恒定和可靠的潤滑，既經濟環保又實現了長期免保養。
|
標準配置:BT50 主軸 冷卻系統; 自動潤滑系統;氣動系統; 冷熱交換機; 自動排屑系統 全封閉防護罩 |
Optional accessories:斗笠刀庫 圓盤刀庫 鏈式刀庫 第四軸轉臺 主軸油冷 角度銑頭 |
|
Standard accessories:BT50 Spindle Cooling system; Automatic Lubrication Systems;Pneumatic system;Cool-heat exchanger; Chip conveyor Full Cover |

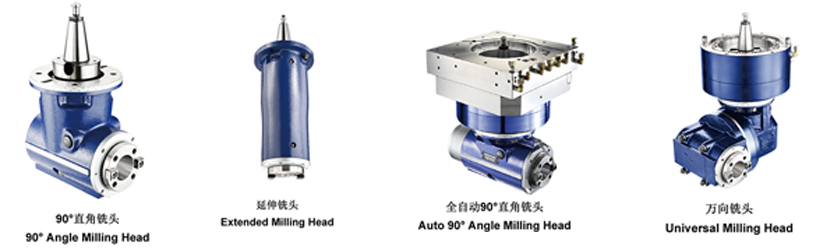

Optional accessories:Arm type Tool Magazine Umbrella Tool Magazine Chain Type Tool Magazine 4-th axis rotary table Oil cooler Angle Milling Head |
|
技術參數 |
Specifications |
Unit |
GM1208 |
GM1210 |
GM1612 |
|
工作臺尺寸 |
Table size(W×L) |
mm |
800×1600 |
1000×1800 |
1200×2000 |
|
工作臺承重 |
Max table load |
mm |
3000 |
3500 |
4000 |
|
龍門寬度 |
Distance between two columns |
mm |
1200 |
1200 |
1600 |
|
T型槽 |
T-slot (No-width×pitch) |
mm |
5-22×140 |
7-22×140 |
7-22×170 |
|
工作臺行程 |
Movement travel of work table |
mm |
1700 |
1900 |
2100 |
|
主軸左右行程 |
Movement travel of Spindle slide |
mm |
1000 |
1200 |
1600 |
|
主軸上下行程 |
Vertical travel of spindle |
mm |
500 |
760 |
800 |
|
主軸鼻端到工作臺距離 |
Spindle nose to table surface |
mm |
110-610 |
110-870 |
115-915 |
|
主軸規格 |
Spindle specifications (Model/Dia.) |
mm |
BT50/Φ155 |
BT50/Φ190 |
BT50/Φ190 |
|
主軸轉速 |
Spindle speed |
rpm |
40-6000 |
40-6000 |
40-6000 |
|
X/Y 軸快移速度 |
X/Y axis Rapid feed speed |
mm |
10000 |
10000 |
10000 |
|
Z 軸快移速度 |
Z axis Rapid feed speed |
mm |
5000 |
5000 |
5000 |
|
X/Y/Z 進給速度 |
X/Y/Z axis rapid traverse |
mm |
5-5000 |
5-5000 |
5-5000 |
|
主電機功率 |
Main motor power |
kw |
15/18.5 |
15/18.5 |
22/27 |
|
X/Y/Z 進給電機扭矩 |
X/Y/Z axis torque |
Nm |
30/22/22 |
30/22/22 |
40/30/30 |
|
X/Y 定位精度 |
X/Y positioning accuracy |
mm |
0.02 |
0.02 |
0.02 |
|
Z 定位精度 |
Z positioning accuracy |
mm |
0.015 |
0.015 |
0.015 |
|
X/Y/Z 重復定位精度 |
X/Y/Z repeatability accuracy |
mm |
0.01 |
0.01 |
0.01 |
|
機床重量 |
Machine weight |
kg |
12500 |
14500 |
25000 |
