立式加工中心

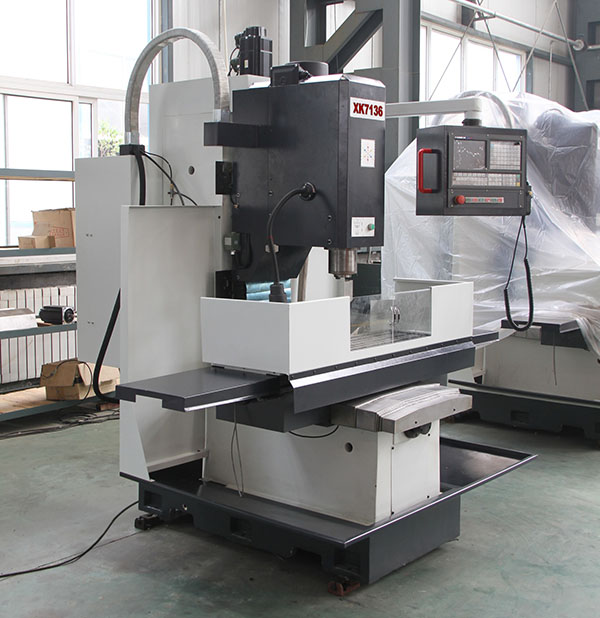

XK7136 數控銑床為X、Y、Z三軸伺服控制半閉環式數控銑床，結構及外形尺寸緊湊合理，主軸為伺服電機驅動。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、模具等復雜零件在一次裝夾中完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工，適合于汽車零部件、電器儀表、摩托車、工具、五金、電機等行業的零件加工，可用于中小批量零件的高效加工制造，對復雜、高精度零件的加工更顯其優越性，也可組成自動生產線進行大批量生產，保證零件的產品質量和高效的生產。
機床優點:
?主要基礎件采用高剛性的鑄鐵結構，保證了基礎件的高剛性和抗彎減震性能.
?X/Y/Z向?qū)к壐辟N耐磨塑帶耐磨性好
?X/Y/Z三個方向進給采用高精度高強度的滾珠絲杠，無背隙，出廠前使用激光干涉儀檢測，保證機床的定位精度。
?采用臺灣知名品牌高速、高精度、高剛性主軸單元，軸向和徑向承載能力強，
?機床外防護采用半封閉結構設計，經濟，安全可靠
|
基本配置 廣數GSK980MDI數控系統 主軸吹氣系統 冷卻系統 自動潤滑系統 氣動系統 工作燈 三色報警燈 移動手脈 機床墊鐵 半防護罩 |
Standard Accessories: GSK980MDI controller Air blast system Auto Cooling system Auto Lubrication system Pneumatic system; Working light Tri-color alarm lamp MPG Sizing blocks Semi splash guard |
|
可選配置： Fanuc，Siemens等其他系統 第四軸旋轉工作臺 斗笠刀庫
|
Optional Accessories: Fanuc，Siemens or other controller; 4-th axis rotary table Armless type Tool magazine (16T)
|
|
技術參數 |
Specifications |
Unit |
XK7136 |
|
工作臺尺寸 |
Table size |
mm |
1250×360 |
|
工作臺承重 |
Table load |
kg |
700 |
|
X/Y/Z 軸行程 |
X axis travel |
mm |
900/400/550 |
|
X/Y/Z 導軌形式 |
X/Y/Z guideway type |
|
X/Y/Z 矩形導軌block way |
|
主軸鼻端到工作臺距離 |
Spindle nose to worktable |
mm |
50-650 |
|
主軸中心到立柱距離 |
Spindle center to column |
mm |
460 |
|
X/Y/Z 快移速度 |
Rapid speed of X/Y/Z axis |
mm/min |
5000/5000/4000 |
|
X/Y/Z 進給電機扭矩 |
X/Y/Z axis motor |
N.m |
10/10/15 |
|
X/Y/Z 滾珠絲杠 |
X/Y/Z axis ball screw |
mm |
3206/4006/4006 |
|
給進速度 |
Feeding speed |
mm/min |
1-2000 |
|
主軸轉速 |
Spindle speed |
r/min |
200-8000 |
|
主軸錐度 |
Spindle taper |
|
BT40 |
|
最大刀架長度 |
Max. Tool length |
mm |
200 |
|
最大刀具重量 |
Max. Tool weight |
kg |
5 |
|
主電機功率 |
Main power |
Kw |
5.5 |
|
氣壓要求 |
Air pressure required |
kgf/cm2 |
5-7 |
|
總電力要求 |
Electricity power required |
KVA |
15 |
|
定位精度 |
Positioning accuracy |
mm |
±0.016 |
|
重復定位精度 |
Repositioning accuracy |
mm |
±0.008 |
|
機床重量 |
N.W. |
Kg |
3000 |
|
機床尺寸 |
Overall dimensions |
mm |
2220×2200×2250 |
